کویل آب گرم

کویل آب گرم ( hot water coil ) دستگاهی است که در سیستم تهویه مطبوع و به خصوص داکت اسپلیت نقش مهمی را به عهده دارد. این دستگاه دارای لوله های مارپیچ از جنس مس می باشد که با گردش آب گرم درون این لوله ها هوایی که از بین آن ها عبور می کند گرم می شود. از این رو به آن کوئل آبگرم گفته می شود. کویل آبگرم در انواع متفاوت توسط شرکت های زیاد ایرانی و خارجی تولید می گردد و در واقع برای کاهش هزینه های مصرف برق داکت اسپلیت در فصل سرد و تامین هوای گرم مورد استفاده قرار می گیرد. از مهمترین مزایای کویل ابگرم کاهش هزینه انرژی مصرفی از طریق جایگزینی انرژی برق با گاز است. این موضوع موجب تولید کوئل ابگرم توسط شرکت های ایرانی مانند کیسان و پیشگام پارت شده است چرا که برای کشوری مانند ایران هزینه گاز بسیار پایین تر از هزینه برقی مصرفی دستگاه است. قیمت کویل آب گرم به مشخصات فنی و همچنین شرکت تولید کننده بستگی دارد که در ادامه به توضیح آن می پردازیم .برای اطلاعات بیشتر در خصوص این محصول، قیمت کوئل و خرید کویل ابگرم می توانید از طریق شماره 86086904-021 با مشاوران فروش کویل ابگرم مایسا در ارتباط باشید.

مشخصات کویل آب گرم چیست ؟

کویل آبگرم از لوله های مارپیچ مسی تشکیل شده است و همانطور که می دانید (coil) در انگلیسی به معنی مارپیچ یا سیم پیچ می باشد. از آنجایی که برای تامین هوای گرم در سیستم های تهویه مطبوع آب گرم از این لوله های مسی عبور می کند و هوای اطراف خود را گرم می کند، به این دستکاه کویل آب گرم گفته می شود.

جزؤ اصلی تشکیل دهنده این محصول لوله های مسی مارپیچ با پره هایی است که به آن فین گفته می شود. قطر لوله، چیدمان و آرایش لوله و تعداد ردیف لوله، نوع فین، ضخامت فین و تعداد فین در اینچ تعیین کننده مشخصات و ویژگی های کویل آب گرم می باشد که بر قیمت کویل آب گرم تاثیر گذار است و قبل از خرید کویل آب گرم باید به این خصوصیات و ویژگی ها دقت داشت.

قطر لوله مسی؛ لوله مسی مورد استفاده در کویل باید دارای سایز استاندارد 1/2 اینچ یا 3/8 اینچ باشد.

تعداد ردیف لوله؛ لوله مسی می تواند به صورت دو ردیفه و سه ردیفه قرار بگیرد. از لوله مسی سایز 3/8 اینچ در کوئل آب گرم سه ردیفه و لوله با قطر 1/2 اینچ برای کوئل دو ردیفه استفاده می شود.

نوع فین؛ فین های موحود بر روی لوله های مسی به ضخامت 150 میکرون و به صورت موجدار و  از جنس مسی یا آلومینیومی می باشند. فین های معمولی، بلوفین و یا گلدفین از انواع فین های کویل می باشند که بلوفین و گلدفین بر خلاف فین های معمولی در برابر خوردگی مقاوم هستند. سرعت عبور هوا از فین ها در کویل اب گرم بین 400FPM تا 1100FPM می باشد.

تعداد فین بر یک اینچ لوله؛ در واقع نقش اصلی فین ها بر روی لوله، افزایش سطح انتقال حرارت به منظور افزایش سرعت تبادل حرارت می باشد و تعداد فین ها بر روی هر یک اینچ از لوله مسی می تواند نقش مهمی در سرعت انتقال حرارت ایفا کند.

در این کویل ها محاسبات بر اساس ظرفیت مورد نیاز، محدودیت ابعاد، هد پمپ، سرعت عبوری آب در کویل ها و افت فشار آب در سیکل صورت می گیرد.

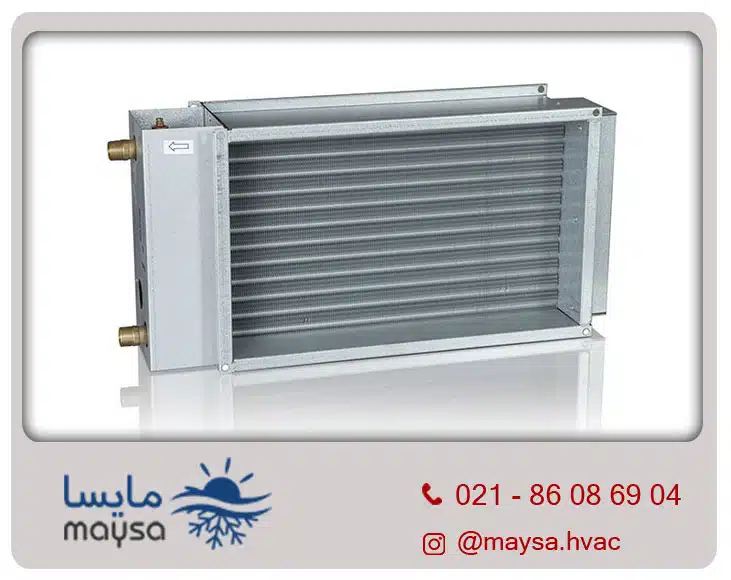

کویل آب گرم

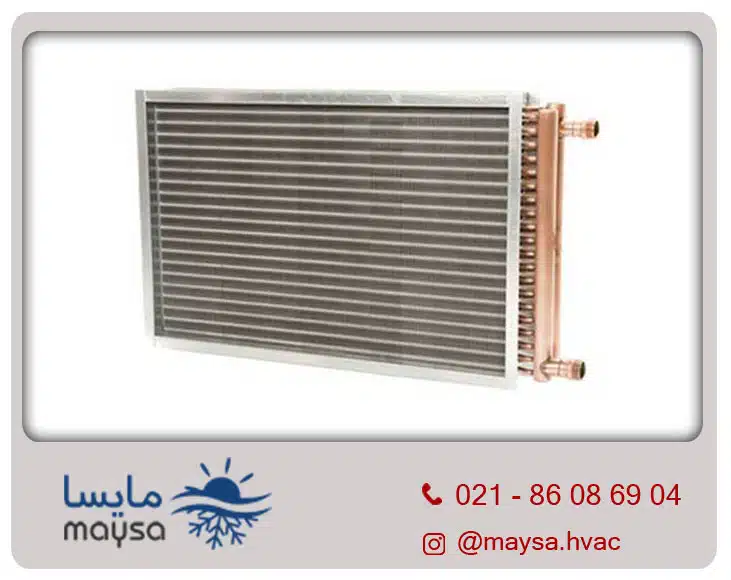

انواع کویل آب گرم

کویل آب گرم بر اساس تعداد ردیف لوله های مسی در انواع کویل دو ردیفه و سه ردیفه تقسیم بندی می شود.

  • کویل دو ردیفه: این کویل ها شامل دو ردیف لوله‌ی مسی با ضخامت استاندارد 1/2 اینچ با فین معمولی یا بلوفین به ضخامت 150 میکرون می باشند. مقاومت بلوفین نسبت به نوع معمولی در برابر خوردگی و پوسیدگی بیشتر است. از کویل های دو ردیفه موجود در ایران می توان به کویل آب گرم ال جی ، کویل کیسان ، پیشگام پارت و هایسنس اشاره کرد.
  • کویل سه ردیفه: کویل‌ سه ردیفه از سه ردیف لوله‌ مسی با اندازه استاندارد 3/8 اینچ و فین هایی به ضخامت ۱۵۰ میکرون ساخته می شود. برای ایجاد اثر گرمایی بیشتر لایه‌ای از فین آلومینیوم در دو سمت مبدل کوپل شده است.

کاربرد کوئل آب گرم

خرید کویل آب گرم بیشتر به منظور کاهش هزینه های انرژی و برای استفاده در انواع سیستم های تهویه مطبوع انجام می گیرد این محصول عموما در هواساز، ایرواشر، داکت اسپیلت، فن کویل، یونیت هیتر و سیستم های تهویه مطبوع دیگر مورد استفاده قرار می گیرند و شرکت های زیادی این محصول را تولید می کنند که از آن میان می توان به کویل آب گرم کیسان ، کویل آب گرم پیشگام پارت و کویل آب گرم هایسنس و ال جی اشاره کرد.

کاربرد کویل در داکت اسپلیت

همانطور که پیشتر گفته شد یکی از موارد استفاده از کویل ابگرم در سیستم داکت اسپلیت است. از آنجایی که این نوع سیستم تهویه مطبوع مجهز به پمپ حرارتی است، برای استفاده در دماهای خیلی پایین مناسب نمی باشد. همچنین پمپ های حرارتی دارای معایبی نظیر استهلاک بالا و هزینه بالای انرژی نیز می باشند که برای مرتفع کردن این اشکالات، نصب کویل آبگرم برای عملکرد بهتر داکت اسپلیت ها در فصول سرد توصیه می شود. بنابراین نصب کوئل آب گرم داکت اسپلیت در مناطقی که دارای آب و هوای سرد هستند به واسطه کاهش هزینه های انرژی، کاهش استهلاک دستگاه و عملکرد بهتر دستگاه می تواند ضرورت یابد.

پیش تر گفته شد که برای بهره گیری از مزایای کویل آب گرم داکت اسپلیت ، آن را جلوی یونیت داخلی داکت اسپلیت قرار می دهند. عملکرد داکت اسپلیت برای تامین هوای گرم در زمستان به این گونه است که گاز گرم شده از یونیت خارجی توسط سیم مسی به داخل یونیت داخلی انتقال می یابد و هوای موجود در یونیت داخلی را گرم کرده و هوای گرم شده توسط فن به محیط انتقال پیدا می کند. عملکرد داکت اسپلیت به این صورت مقرون به صرفه نیست به همین دلیل برای کاهش مصرف انرژی برق از کویل اب گرم استفاده می شود. در این روش کویل ابگرم جلوی یوینت داخلی قرار می گیرد و آب گرم از پکیچ یا شوفاژ خانه به داخل کویل آبگرم وارد می شود و در اثر برخورد هوا با کویل آب گرم ، هوا گرم شده و توسط فن به محیط انتقال می یابد. لازم به ذکر است در صورت نصب کوئل ابگرم بر روی سیستم داکت اسپلیت ظرفیت گرمایشی آن افزایش می یابد.

تامین آبگرم کویل در داکت اسپلیت

همانطور که گفته شد آب گرم کویل از طریق پکیچ یا موتورخانه تامین می شود. تامین آبگرم از طریق موتورخانه به این صورت اتفاق می افتد که اب گرم به صورت مستقیم از موتورخانه به وسیله ی پمپ به کوئل پمپاژ می شود و این روش مستلزم لوله کشی و نصب رادیاتور نمی باشد. در روش ذیگری می توان از پکیج استفاده کرد که آبگرم از پکیج به کویل فرستاده می شود.

داکت اسپلیت ها به صورت فابریک کارخانه دارای کویل آب گرم نمی باشد و در واقع ساخت کویل ابگرم ابتکار مهندسان کشورهایی است که هزینه گاز مصرفی نسبت به انرژی برق بسیار کمتر است. به همین دلیل کویل ابگرم تحت فشار ۱۵۰ psig تست و به صورت جداگانه بر روی داکت اسپلیت نصب می شود.

قیمت خرید کویل آب گرم

ساخت کوئل آبگرم

برای طراحی و ساخت کوئل آبگرم در ابتدا باید با توجه به ابعاد دستگاه تهویه مطبوع (برای مثال ابعاد داکت اسپلیت که نیاز است کویل اب گرم بر روی آن نصب شود) ابعاد لوله های مسی و فضای مورد نیاز برای لوله های مسی و فین ها تعیین می شود. در قدم بعدی باید قطر لوله های مسی و فاصله ی قین ها تعیین گردد که معمولا فاصله ی آن ها 8 FPI در نظر گرفته می شود.

قیمت کویل آبگرم

قیمت کویل آب گرم به ظرفیت کویل و شرکت تولید کننده بستگی دارد. کوئل آبگرم در ظرفیت های 24000 ، 30000 ، 36000 ، 42000 ، 48000 و 60000 تولید می شود و هر چه ظرفیت کویل بیشتر باشد قیمت آن هم بیشتر است. قیمت کویل ابگرم برند ال جی و هایسنس نسبت به کویل ابگرم پیشگام پارت و کیسان بالاتر است.

خرید کویل اب گرم

برای خرید کوئل آب گرم باید به ابعاد ، ظرفیت و نوع برند آن توجه کرد. برای خرید کویل آب گرم داکت اسپلیت باید به اندازه و ظرفیت داکت اسپلیت توجه کرد که شما می توانید از طریق شماره 86086904-021 با مشاوران مایسا تماس بگیرید و اطلاعات بیشتری در قیمت کویل آب گرم و خرید انواع کویل آب گرم کیسان ، پیشگام پارت ، هایسنس و ال جی کسب کنید.

کویل آب گرم داکت اسپلیت ( hot water coil )
