فن کویل
فن کویل (Fan Coil Unit) که مخفف آن FCU می باشد، همانند داکت اسپلیت یک سیستم گرمایشی و سرمایشی است. در واقع این دستگاه یک مبدل گرمایشی بسیار قوی است که به همراه فن، تبدیل به مبدل سرمایشی کارآمدی می شود. این تهویه مطبوع به دلیل کاربرد و ساختار ساده ای که دارد، در ساختمان های مسکونی، اداری و تجاری قابل استفاده می باشد و از اصلی ترین دستگاه های HVAC محسوب می شود. فن کویل با توجه به برند های مختلفی که از این دستگاه تولید می گردد با قیمت های مختلفی در بازار به فروش می رسد. برای خرید فن کویل شما باید به برند وکارخانه ساخت آن دقت زیادی داشته باشید و بهتربن برند آن انتخاب نمایید تا محیطی با هوای مطبوع را تجربه نمایید.
فن کوئل ها که یکی از ساده ترین سیتسم های تهویه مطبوع محسوب می شوند، به این صورت هستند که چرخش آب سرد درون کوئل ها (که از طریق چیلر تامین می شود ) و عبور هوا از روی این کویل سرمایشی باعث تولید هوای خنک می شود. و در زمستان عملکرد این دستگاه به گونه ای است که گردش آبگرم درون کوئل (که از طریق موتورخانه یا پکیج تامین می شود ) و عبور هوا از روی این کویل گرمایشی باعث تولید هوای گرم در محیط می شود.
سیستم هوادهی فن کوئل با توجه به نوع آن تفاوت دارد. این وسیله کاربردی می تواند هوا را به طرف بالا و یا به سمت جلو انتقال دهد. به طور معمول استفاده از فن کوئل، عمدتا در مواردی که بخواهیم درجه حرارت هر فضا بطور جداگانه کنترل شود و همچنین از انتقال و جابجایی هوا و آلودگی بین فضاهای مختلف جلوگیری به عمل آید، گزینه مناسبی است.
انواع فن کویل
فن کوئل ها بر اساس مشخصه های نوع موقعیت، و شکل ظاهری، ظرفیت (هوادهی ) و جهت نصب لوله ها به انواع گوناگون تقسیم بندی می شوند. یک نوع از تقسیم بندی بر اساس مکان نصب و قرارگیری آن ها است. بر این اساس به انواع زیر تقسیم می شوند:

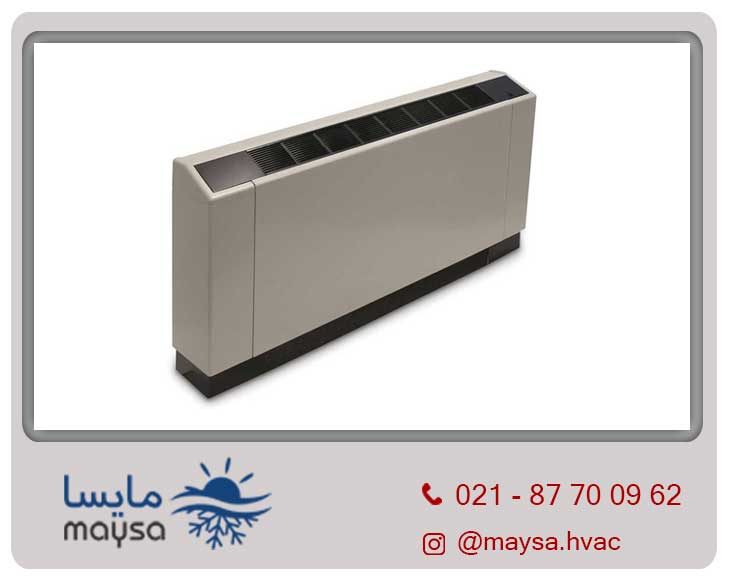

1. فن کویل زمینی
فن کوئل های زمینی انواعی از این دستگاه می باشند و در مناطقی به کاربرده می شوند که فضای کافی برای نصب در گوشه ای از اتاق وجود داشته باشد. معمولا در مراکر آموزشی، بانک ها، بیمارستان ها و… از این نوع فن کویل استفاده می شود.

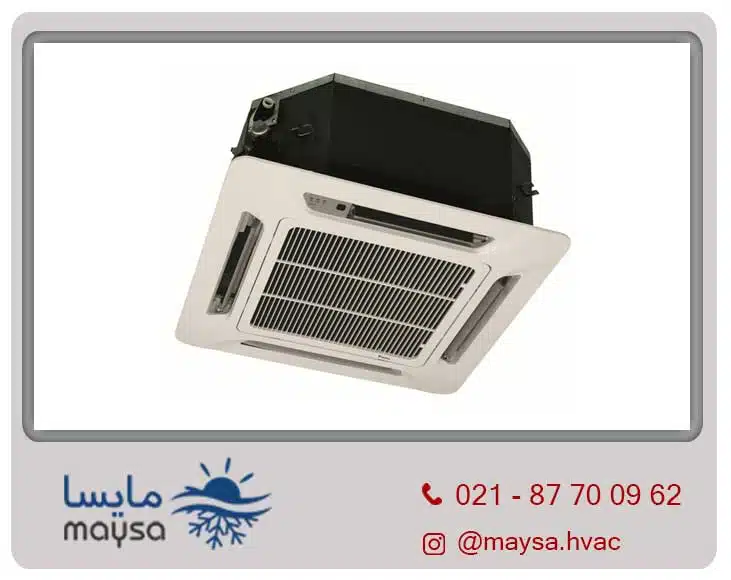

2. فن کویل سقفی توکار
این نوع فن کوئل درون سقف کاذب قرار می گیرد. فن کوئل سقفی توکار به دلیل داشتن فیلتر قابل شست و شو و تعمیر و نگهداری آسان، یکی از پرکاربرد ترین نوع فن کوئل ها می باشد.

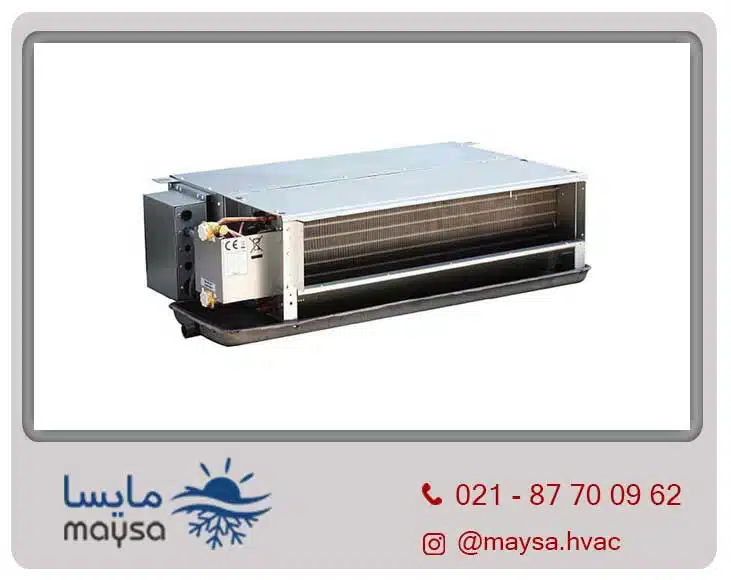

3. فن کویل کانالی
فن کویل کانالی از انواع فن کوئل های می باشد که گزینه مناسبی برای توزیع هوا به صورت یکسان در محیط می باشد. این نوع فن کوئل می تواند اتاق ها و فضای مختف خانه را با استفاده از کانال های مجزا تحت پوشش قرار دهد.
مشخصات فن کوئل
همان طور که از اسم این وسیله مشخص است و با توجه به ساختار مکانیکی ساده ای که دارد، از فن و کویل تشکیل شده است؛ یعنی یک فنی است که یک کویل (سیم پیچ) جلوی آن قرار گرفته است. به هر کویل دو لوله متصل می شود که یکی لوله ورود آب گرم از بویلر در زمستان یا لوله ورود آب سرد چیلر در تابستان و دیگری لوله مخصوص برگشت آب به موتور خانه مرکزی است.
اگر بخواهیم اجزای تشکیل دهنده فن کوئل را نام ببریم شامل موارد زیر می شود:
- کویل های گرمایش و سرمایش
- فن
- فیلتر هوای با قابلیت تعویض و شستشو
- شیرهای فلکه و هواگیری
- بلوور پلاستیکی یا فلزی
- لوله درین
- جعبه برق
- ترموستات
- دریچه تنظیم پرتاب باد
تمام فن کوئل ها دارای الکتروموتور هستند که این الکتروموتور ها به دو صورت سه دور و چهار دور می باشند. الکتروموتور ها به توسط کلید و یا به صور دیجیتالی کنترل می شوند و معمولا از روی ترموستات محیطی که روی دیوار نصب می شوند فرمان می گیرند.
ترموستات قسمتی از فن کوئل می باشد که دمای حجم کنترل یا فضا را اندازه گیری می کند در واقع در دستگاه فن کویل، ترموستات به عنوان کنترل کننده “حلقه بسته” عمل می کند که هدف آن کاهش خطا بین درجه حرارت مورد نظر و اندازه گیری شده است.
این دستگاه در قسمت ورودی هوا دارای فیلتر مشبک است که از ورود گرد و غبار به داخل دستگاه و نشستن روی پروانه فن و کویل جلوگیری می کند.
مشخصات انواع فن کویل ها از نظر ظرفیت هوادهی از ۲۰۰ تا ۲۲۰۰ فوت مکعب بر دقیقه یا همان cfm تولید می شود.
ظرفیت دستگاه بر حسب متر مکعب بر ساعت از ۳۴۰ تا ۳۷۵۰ و بر اساس واحد لیتر بر ثانیه از ظرفیت ۹۴ تا ۱۰۵۰ لیتر بر ثانیه ظرفیت هوادهی می باشد.
قیمت فن کویل
قیمت فن کویل، بستگی به انواع مختلف این دستگاه ( زمینی، کانالی، سقفی ) و جنس فن به کار رفته (پلاستیکی ، فلزی ) در آن دارد. به عنوان مثال قیمت فن کویل زمینی در مقایسه با فن کویل سقفی بالاتر می باشد. و اما کارخانه تولید این دستگاه و برند های مختلف های فن کوئل نیز در قیمت آن تاثیر بسزایی دارند.
نصب فن کویل نیز شامل هزینه ای جداگانه برای شما می باشد. پس باید در خرید فن کویل علاوه بر قیمت دستگاه، این مسئله را نیز در نظر داشته باشید.
خرید فن کویل
در خرید فن کویل موارد زیادی را باید مدنظر قرار دهید که مهم ترین آن، ظرفیت سرمایش و گرمایش آن می باشد. که این امر باید توسط متخصصین و کارشناسان فن کویل انجام گیرد. نکته دیگری که باید در هنگام خرید فن کویل به آن توجه نمایید، چپ یا راست بودن محل اتصال لوله های فن کوئل می باشد که باید در همان ابتدا مشخص شود.
در هنگام انتخاب فن کوئل، باید دستگاه مورد نظر در ابعادی متناسب با محیطی باشد که قصد دارید فن کوئل را در آن جا نصب نمایید. صدای فن کوئل نیز از اهمیت بالایی برخوردار است، پس هنگام خرید این دستگاه به موتور به کار رفته در فن کویل دقت نمایید که از نوع چند دور و کم صدا باشد.
تا حد امکان سعی کنید فن این سیستم از نوع فلزی باشد، زیرا در این صورت حجم هوادهی مورد نیاز فن کویل را به طور کامل تری تامین نماید. برای خرید بهترین و مرغورب ترین برند های فن کویل، می توانید به سایت مایسا مراجعه کرده و انواع مختلف این دستگاه را مشاهده نمایید و پس از بررسی قیمت سفارش خود را ثبت نمایید. پس از ثبت سفارش در کم ترین زمان می توانید دستگاه مورد نظر را درب منزل تحویل بگیرید. علاوه بر این می توانید از خدمات نصب متخصصان مایسا نیز بهره مند شوید. برای ثبت شفارش با شماره 87700962_021 تماس حاصل فرمایید و انواع سیستم تهویه مطبوع را تهیه نمایید.
